CC60 rørbøyer, maks Ø60

Nargesa CC60 CNC er en robust og allsidig rørbøyemaskin for verksteder og industribedrifter som ønsker presise og repeterbare bøyer. Maskinen bearbeider rør og profiler i stål, rustfritt stål, aluminium og kobber, og egner seg til produksjon av blant annet rekkverk, rammer, møbler, håndtak og rørkonstruksjoner. CC60 CNC produseres i Spania og bøyer opptil 180° uten innvendig dor.

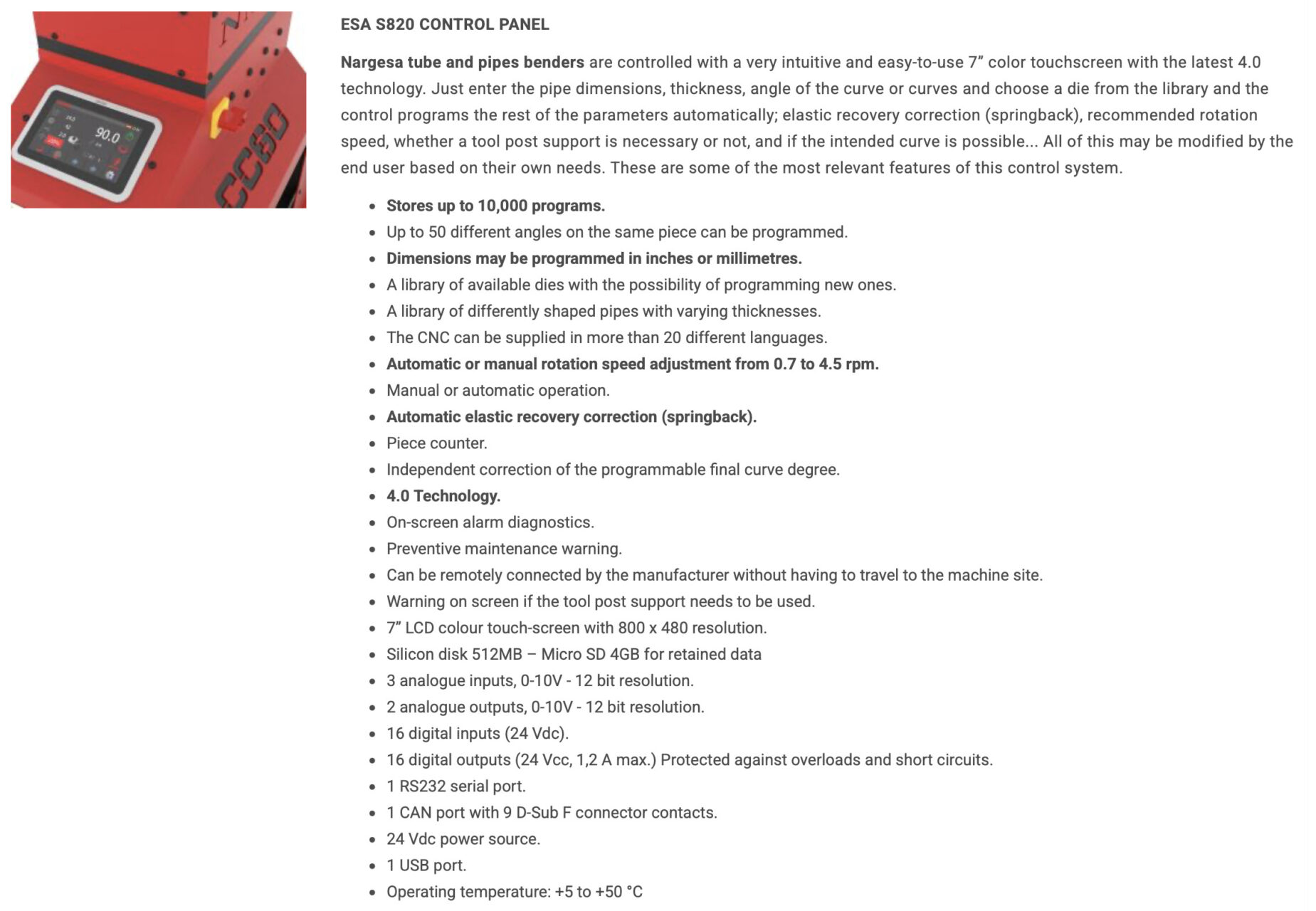

Den brukervennlige ESA S820 CNC-styringen har en 7″ berøringsskjerm. Operatøren legger inn rørdimensjon, godstykkelse og ønskede bøyevinkler, og velger verktøy fra biblioteket. Styringen beregner anbefalte innstillinger og kompenserer automatisk for materialets tilbakefjæring. Inntil 10 000 programmer kan lagres, med opptil 50 forskjellige bøyevinkler per emne.

Maskinen har emneteller, alarmvisning og vedlikeholdsvarsler. Fjernsupport gir produsenten mulighet til å bistå med feilsøking og programvareoppdateringer etter avtale med kunden.

Bøying mot både høyre og venstre gir fleksibilitet ved arbeid med sammensatte emner. Det forskjøvede bøyehodet gir plass til å føre røret under hodet, mens automatisk frigjøring gjør det enklere å ta ut ferdige deler. Bøyematriser i herdet stål og motverktøy i bronselegering bidrar til slitestyrke og mindre merker på røroverflaten.

Maskinen har følgende oppgitte spesifikasjoner:
Maksimal kapasitet, runde stålrør S275: Ø 60,3 mm / 2″ Schedule 40.
Maksimal kapasitet, aluminiumsrør: Ø 60,3 × 8 mm.
Maksimal kapasitet, rustfrie rør 304/316: Ø 60,3 × 3 mm.
Maksimal kapasitet, firkantrør: 40 × 40 × 4 mm.
Maksimal bøyevinkel: 180°.
Minimum bøyeradius: 3 ganger rørdiameteren.
Maksimal bøyeradius: 320 mm.
Repeteringsnøyaktighet: ±0,1°.
Bøying mot høyre og venstre.
Verktøybytte på maksimalt 60 sekunder.
CNC-styring med 7″ berøringsskjerm og over 20 språk.
Lagring av opptil 10 000 programmer.
Programmering av opptil 50 bøyevinkler per arbeidsstykke.
Målsetting i millimeter eller tommer.
Automatisk, programmerbar tilbakefjæringskompensasjon.
Automatisk frigjøring av arbeidsstykket.
Forskjøvet bøyehode for komplekse emner.
Bøyeverktøy i herdet stål og motverktøy i bronselegering.
Forsterkningsarm og 400 ml BEND8-smøremiddel inkludert.
Motoreffekt: 1,1 kW / 1,5 hk.
Strømtilkobling: 230 V enfase, 50/60 Hz.
Strømstyrke: 5 A.
Maskinmål: 630 × 1000 × 1150 mm.
Vekt: 365 kg.
Leveres ferdig montert.
Kapasiteten avhenger av materialfasthet, veggtykkelse og verktøy.

CC60 CNC leveres ferdig montert. Forsterkningsarm og 400 ml BEND8 smøremiddel følger med. Bøyeverktøy bestilles etter rørets dimensjon, godstykkelse og ønsket radius. For enkelte større dimensjoner kreves et ekstra støtterullesett.

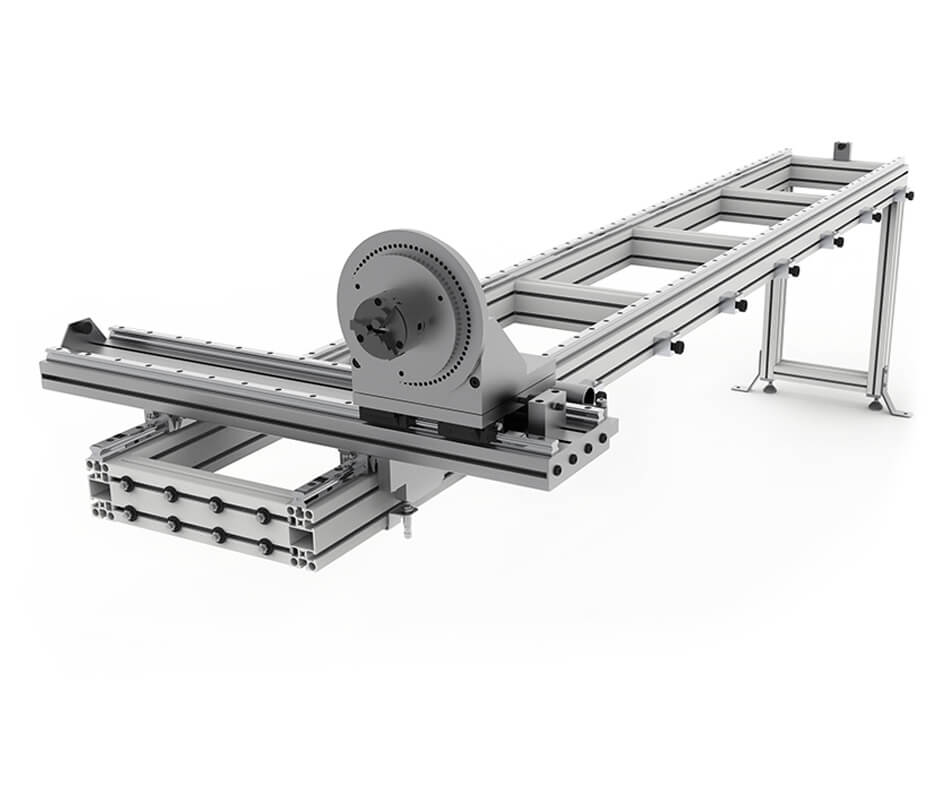

Som tilleggsutstyr leveres et 3 meter langt posisjoneringsanlegg for lengde og rotasjon. Anlegget har seks justerbare lengdeposisjoner og vinkelindeksering i trinn på 5°, og gjør det enklere å gjenta plasseringen av flere bøyer på samme emne.
Kontakt oss for tilbud og hjelp til å sette sammen riktig maskin, bøyeverktøy og tilbehør til din produksjon.

Video om hvordan maskinen programmeres:
– Velg rør dimensjon
– Radius på bøyeverktøyet
– Veggtykkelse
– Grader du ønsker og bøye til
– Springback – her legger du inn hvor mye materialet trekker seg tilbake. Dette vill varier fra rør dim til rør dim og varierer fra materiale til materiale. Dette må testet og er det samme på alle rørbøyere. Fordelen her er at det er enkelt og legge inn hvor mye. Kan lagres eller noteres ned til fremtidig bøying av samme materiale.

Video med mange eksempler:
